Современный дверной доводчик - это сложный универсальный механизм, функция которого обеспечить мягкое, тихое закрывание дверей без рывков. Установить такой механизм можно на любые двери, как массивные входные и наружные, так и на обычные легкие межкомнатные двери. Благодаря доводчику дверь закрывается плавно и, что главное, плотно, бережно сохраняя внутренний микроклимат помещения, не допуская его размораживания или выветривания. Так что двери, снабженные доводчиком, всегда сохранят ваше тепло зимой и уютную прохладу летом.

Основным конструктивным элементом механизма служит обычная пружина, она помещается в металлический корпус, внутри которого всё заполняется специальным маслом. Чтобы обеспечить двери плавность хода, а так же замедленное закрытие, используется принцип гидравлического демпфирования, то есть преобразование момента силы, приложенной для того, чтобы открыть дверь, в закрывание двери.

Доводчики по месту установки подразделяются на:

- доводчики верхнего расположения;

- рамные доводчики;

- доводчики, монтируемые в дверное полотно;

- напольные доводчики.

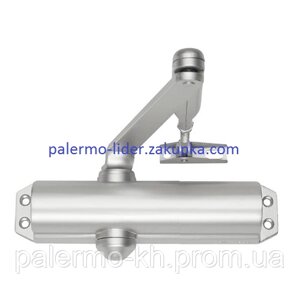

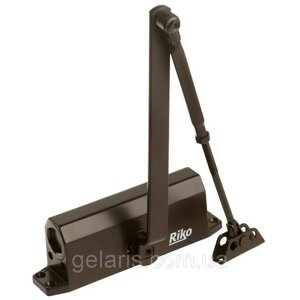

Доводчики верхнего расположения

Доводчики верхнего расположения по устройству подразделяются на:

- доводчики с шестеренкой-шпинделем и зубчатой планкой;

- доводчики с кулачковым механизмом.

Доводчики с шестеренкой-шпинделем применяются со складной системой рычагов, похожей на ножницы, доводчики с кулачковым механизмом с системой скользящего по каналу стержня.

Доводчики с шестеренкой-шпинделем и зубчатой планкой. На сегодняшний день эта система является наиболее распространенной. В этой системе шестеренка-шпиндель, которая находится в зацеплении с зубчатой планкой, перемещает планку по оси при вращении двери. При открывании двери рычаг доводчика перемещается по дуге. Часть рычага, непосредственно привинченная к корпусу доводчика, располагается вертикально на шестеренке-шпинделе. Ось этой шестерни проходит вертикально сквозь корпус доводчика. Зубья шестерни зацепляются с зубьями планки. При движении оси шестерни планка перемещается в горизонтальном направлении и тем самым сжимает пружину. Таким образом, аккумулируется энергия. При отпускании двери пружина разжимается, давит на планку в противоположном направлении, ось шестерни вращается, сообщает через рычаг энергию на дверную конструкцию, закрывая тем самым дверь.

Доводчики со скользящим стержнем и приводом от кулачкового вала. С появлением первых доводчиков со скользящим стержнем на рынке быстро обнаружилось, что зубчатый привод здесь не является оптимальным техническим решением. Поскольку у этих доводчиков отсутствует традиционный рычаг (колено), а скользящая направляющая расположена на поверхности дверной рамы или, в зависимости от вида монтажа, на дверном полотне, то отсутствует плечо для оптимальной передачи усилия. Это приводит к неблагоприятному протеканию силового процесса. Для решения этой проблемы в середине восьмидесятых годов был изобретен так называемый привод от кулачкового вала (до этого времени кулачковый привод использовался только у напольных доводчиков). Кулачок, являющийся одновременно и осью, выполнен, в зависимости от конструкции, в виде симметричного или несимметричного сердца.

Кулачок располагается между двух поршней - тормозного и открывающего, которые соприкасаются с кулачком посредством роликов. При вращении (открывании двери) кулачок достаточно равномерно сжимает пружину посредством открывающего поршня. При разжимании пружины открывающий поршень перемещается обратно, кулачок возвращается в исходное положение, а тормозной поршень тормозит дверь. Доводчики этой конструкции позволяют передавать усилие оптимальным образом, что делает их, по меньшей мере, равноценными с обычными доводчиками с зубчатым приводом, а некоторых случаях даже превосходят их.

Рамные доводчики

Рамные доводчики действуют по тому же принципу, что и напольные, они скрыто встраиваются в раму или дверную коробку. Вмонтированная в пол опора несет вес двери. Вверху встроенный в дверь рычаг передает вращение от оси доводчика на полотно двери. При открытии двери рычаг поворачивает сердцеобразную ось, которая в зависимости от направления открывания давит на один из роликов. Вращательное движение приводит к сжатию двух пружин в корпусе доводчика, при закрывании двери весь процесс идет в другом направлении.

Доводчики, монтируемые в дверное полотно

До недавних пор ввиду больших размеров и зубчатого привода случаи их применения были скорее единичными. Только после применения кулачкового привода удалось минимизировать их размеры и оснастить всеми функциями, включая установку на противопожарные двери. Для монтажа внутрь профиля или деревянного полотна нужно фрезеровать дерево или профиль. За этими доводчиками, несомненно, большое будущее. Этот новый вид скрытых доводчиков обладает всеми известными регулировками, что позволяет говорить о полноценной альтернативе накладным доводчикам .

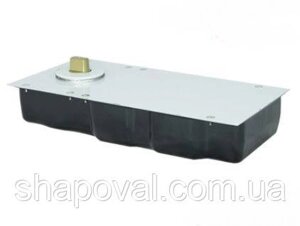

Напольные доводчики

Напольные доводчики, в соответствии со своим названием, располагаются в полу. Поэтому их установку надо учесть уже на этапе проектирования. Дверь всем весом покоится на нижней оси вращения - оси доводчика - и направляется во второй оси вращения. При этом необходимо, чтобы обе оси вращения располагались вертикально по одной прямой. Некоторые модели позволяют при установке на середину дверного полотна проходить с обеих сторон. При установке ближе к левой или правой стороне двери в конструкции доводчика заложено определенное направление закрывания. Вследствие отсутствия рычажной конструкции напольные доводчики имеют значительно больший крутящий момент на оси, что требует более мощной конструкции. Почти все напольные доводчики работают по следующему принципу. При открытии двери поворачивается сердцеобразная ось, служащая нижней опорой двери. Эта ось давит на ролик, расположенный между двумя планками. Вращение сердцеобразной оси преобразуется в поступательное движение ролика в корпусе доводчика. Посредством штока планки связаны с поршнем. На шток насажена винтовая пружина сжатия, причем чаще всего шток расположен внутри винтовой пружины. Таким образом, при вращении оси пружина сжимается, аккумулируя тем самым энергию открытия двери. При закрывании пружина разжимается. Ролик силового замыкания обеспечивает синхронность работы двери и гидравлики, исключая, например, удары из-за воздействия ветра.

Основные показатели, характеризующие работу доводчиков:

- усилие пружины;

- скорость;

- амортизация открывания;

- удерживание двери в открытом положении;

- задержка закрытия двери.

Усилие пружины

Чтобы правильно выбрать доводчик для двери, надо учесть множество факторов. Так как дверь вращается на неподвижной оси, сопротивление воздуха является наибольшим на внешнем ее краю. Чем шире дверь, тем мощнее должен быть доводчик. Усилия, которые должен развивать доводчик для закрывания двери, нормированы в европейском стандарте EN 1154:

• EN 1-дверь шириной до 750 мм и весом до 20 кг;

• EN 2-дверь шириной до 850 мм и весом до 40 кг;

• EN 3-дверь шириной до 950 мм и весом до 60 кг;

• EN 4-дверь шириной до 1100 мм и весом до 80 кг;

• EN 5-дверь шириной до 1250 мм и весом до 100 кг;

• EN 6-дверь шириной до 1400 мм и весом до 120 кг;

• EN 7-дверь шириной до 1600 мм и весом до 160 кг.

В особых случаях возможна установка одновременно двух доводчиков, что увеличивает усилие примерно на 30 %. Двери с шириной полотна более 1600 мм относятся уже не к дверям, а к воротам, при этом должны использоваться уже другие системы закрывания. Масса двери также имеет большое значение. Петли должны воспринимать вес полотна, таким образом, чтобы дверь закрывалась без трения. От доводчика нельзя требовать нормальной работы, если петли двери ржавые или полотно при своем движении постоянно трется о коробку.

У напольных доводчиков эта проблема отпадает, так как они оснащены мощными подшипниками и могут выдерживать двери весом до 300 кг. В большинстве случаев вес двери лежит на оси доводчика.

Для регулировки усилия пружины доводчиков применяются три метода:

- смещением доводчика относительно петель;

- поворотом узла крепления рычага;

- предварительным сжатием пружины при помощи винта.

Некоторые доводчики имеют нерегулируемое (постоянное) усилие закрывания, зависящее от мощности пружины. Другие позволяют регулировать усилие закрывания посредством перемещения корпуса или вращения винта, чем достигается предварительное сжатие пружины. Усилие закрывания доводчика всегда меньше его сопротивления открыванию. Часть энергии теряется на трение и инерцию. Хороший доводчик передает при закрывании 65 %, а плохой - 15-30 % своей энергии. Поэтому больше усилия при открывании не означает большей силы закрывания. Плохая передача усилия означает также больший износ материала вследствие внутреннего трения. У хорошего доводчика наибольший коэффициент полезного действия в конце закрывания (когда необходимо преодолевать усилие защелки замка при входе в ответную планку).

Скорость

Для того, чтобы сделать процесс закрывания двери контролируемым, в доводчиках применена система жидкостного (масляного) амортизатора. При движении цилиндра внутри тела доводчика, заполненного маслом, цилиндр сжимает пружину, масло при этом перетекает в противоположную движению сторону через отверстие в поршне.

Когда дверь закрывается, цилиндр двигается в обратную сторону в первоначальное положение. Масло возвращается по возвратным каналам, просверленным в теле доводчика. Каналы снабжены клапанами, при помощи которых можно контролировать (уменьшать или увеличивать) скорость перетекания масла, а следовательно скорость закрытия двери. Этим мы регулируем скорость, но не мощность. Мощность пружины остается одинаковой при любой скорости движения.

Большинство доводчиков имеют хотя бы один клапан для регулировки скорости. На многих моделях имеется второй клапан для создания, так называемого, окончательного дохлопа (последние 7-15 град). Кроме того, еще один клапан может регулировать задержку закрывания (между 70 и, по меньшей мере, 90 град.). Процесс закрывания может быть задержан, в этом диапазоне, до 35 сек.

Амортизация открывания

Торможение открывания служит сохранению двери, петель и, возможно, стены у двери и предотвращает слишком быстрое открытие двери под воздействием ветра или резкого удара. Различают фиксированный и автоматический "интеллектуальный" тормоз.

Удержание двери в открытом положении

Позволяет удерживать дверь на установленной величине угла открытия двери. Функция реализуется различными способами:

В доводчиках верхнего расположения:

- механическая в рычаге или скользящем стержне;

- злектромагнитная в стержне;

- электрогидравлическая в теле доводчика;

В напольных доводчиках:
